آموزش انواع سیستم های صوتی در خانه هوشمند و سربندی آن ها

آموزش انواع سیستم های صوتی هوشمند

انواع سیستم های صوتی

• سیستم صوتی ولتی (ترانس مچینگ 1:1 به همراه دارد)
• سیستم صوتی اهمی

ما با سیستم های صوتی اهمی کار می کنیم.

اجزای تشکیل دهنده ی سیستم های صوتی

1) پلیر و آمپلی فایر

• دیواری

1. 2 اینچ با صفحه نمایشگر سیاه و سفید 25*4
2. 3 اینچ با صفحه نمایشگر رنگی 25*4
3. 1/5 اینچ ولوم دار  25*4
4. 7 اینچ اندروید 100*4
5. 10 اینچ اندروید 100*8

• سقفی

1. 100
2. 200
3. 240
4. 480 وات

•   رومیزی

1. 180*2
2. 180*4

2) منابع تغذیه v12 v24 در آمپراژ 10,5,2, 15, 20

3) اسپیکرهای اهمی
(6, 10, 20 ,30, 40, 50, 60 فریملس(40-80) 100  w)

کلاس های اسپیکر ها

• 1way فقط اسپیکر کاغذی یا پلی کربنات (ضد رطوبت)
• 2Way اسپیکر و توئیتر
• 3way  اسپیکر+توئیتر+ووفر

طراحی سیستم های صوتی برای منازل مسکونی

ارتفاع استاندارد 3 متر :برای پروژه هایی تا 200 متر (سالن حدودا 70-100 متر) 4عدد اسپیکر w20 به بالا مناسب است

ارتفاع استاندارد 3 متر: برای پروژه هایی تا 300 متر (سالن حدودا 130-100 متر)8-6 عدد اسپیکر w20 به بالا مناسب است

در سیستم های صوتی بر مبنای اهم آمپلی فایرها معمولا در رنج 8-4 اهم بهترین خروجی صدا را دارد به این منظور چیدمان و سربندی تجهیزات نیز باید در محدوده ی رنج 8-4 اهم قرار بگیرد.

لازم است مقدمه ای جهت طراحی امپدانس اهمی سیستم صوتی ارائه کنیم.

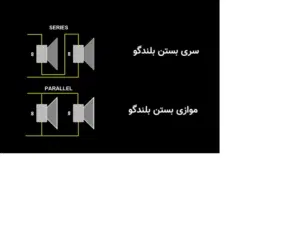

سربندی سری تجهیزات:

و سربندی موازی تجهیزات:

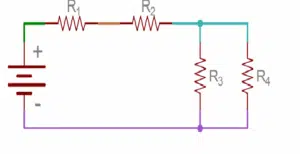

و همچنین سربندی ترکیبی سری و موازی (بیش از دو عدد):

اسپیکرها با امپدانس 8 اهم و توان نامی که روی آن درج شده است 2فاکتور مهم در طراحی است.

در مدارات اسپیکرها باید با ترکیب سری و موازی بتوانیم عدد امپدانسی آمپلی فایر را به 8-4 اهم برسانیم

به طور مثال به شکل شماتیک توجه فرمائید.

طبق قانون اهم در مدارات موازی

LR= L1*L2÷L1+L2=8*8÷8+8=4

LR= L3*L4÷L3+L4=8*8÷8+8=4

نکته : به طور کلی امپدانس یا مقاومت های هم اندازه وقتی با هم موازی می شوند مقدارشان نصف می گردد.

مثال دیگر:یک سیستم صوتی با 6 اسپیکر 8اهم که برایند هر طرف راست و چپ 8-4 اهم باشد را بررسی می نمائیم.

طبق قانون اهم در موازات سری امپدانس ها یا مقاومت ها با هم جمع می شوند.

L23=L2+L3=8+8=16

LR =16*8÷16+8=5/33

طراحی یک سیستم صوتی ساده و فروش آن

آمپلی فایر سقفی    100W:

1عدد 1/850/000 تومان

منبع تغذیه     120W      12V,10A:

1عدد 600/000 تومان

اسپیکر 20W(FG) 2WAY پلی کربنات (ضد رطوبت):

4عدد هر عدد 2/900/000

مجموع هزینه تجهیزات سیستم صوتی14/050/000

+ هزینه نصب و راه اندازی و سیم ریزی 15 یا 20 درصد

16/150/000

طراحی یک سیستم صوتی با پلیر دیواری

پلیردیواری ولوم دار 8/100/000

اسپیکر20 وات FG 11/600/000

جمع تجهیزات 19/700/000

+نصب و راه اندازی با سیم ریزی 23/640/000 تومان

نصب و سیم ریزی

انواع گردبر

1. هالوژنی          9 سانت
2. 10-6 وات      15 سانت
3. 20وات           17 سانت
4. 30 وات          17 سانت
5. 40و60 وات     18/5 سانت (فریملس)
6. 40 وات          20 سانت
7. 80 وات          20 سانت
8. 100وات         20 سانت

سیم ریزی ها:

باتوجه به تعداد به صورت سری و یا موازی سیم ریزی می شود و به صورت 2 به 2 در سیستم های 4تایی و 3 به 3 در سیستم های 6تایی و 4 به 4 در سیستم های 8تایی با امپلی فایر سقفی منتقل می شود (استثنا: در اسپیکرهای 100 وات هریک به تنهایی با امپلی فایر منتقل می شود)

پلیرها

• سقفی (نیاز به برق زنده)
• دیواری از 2 اینچ به بالا      7و 10 (نیاز به قوطی مخصوص)
